Создание распределения полей объема

Для создания распределения полей объема выполните следующие действия:

1. Щелкните правой клавишей мыши на узел Поля в дереве проекта > Поле объема.
2. В окне Создать распределение объема поля укажите тип распределения, которое необходимо создать: **

• Поле E – электрическое поле
• Поле H – магнитное поле
• SAR – удельный коэффициент поглощения.

3. Выберите частоты и порты и введите значение Входной мощности.
4. Во вкладке Объекты выберите объекты, для которых будет построено объемное распределение полей (например, вы можете оставить только модель головы). Нажмите ОК. • Нажмите Убрать все, чтобы снять отметку со всех объектов, а затем в средстве 3D-просмотра выберите объект, для которого необходимо построить объемное поле.
5. Щелкните правой клавишей мыши на полученное распределение, чтобы отформатировать его. См. Форматирование результатов.

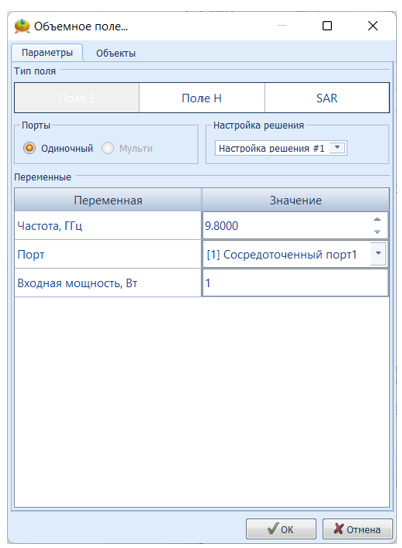

Вкладка - Параметры

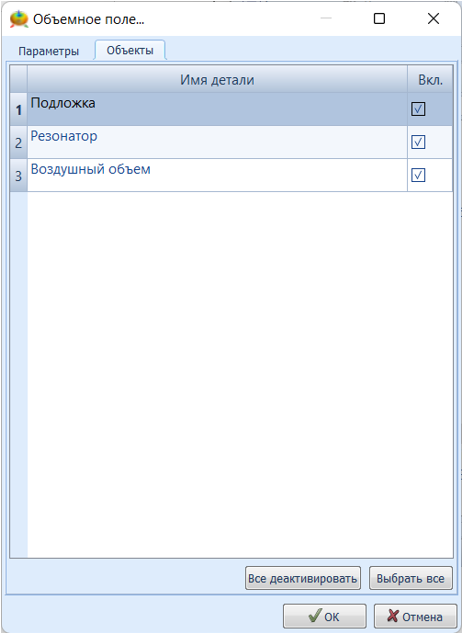

Вкладка - Объекты

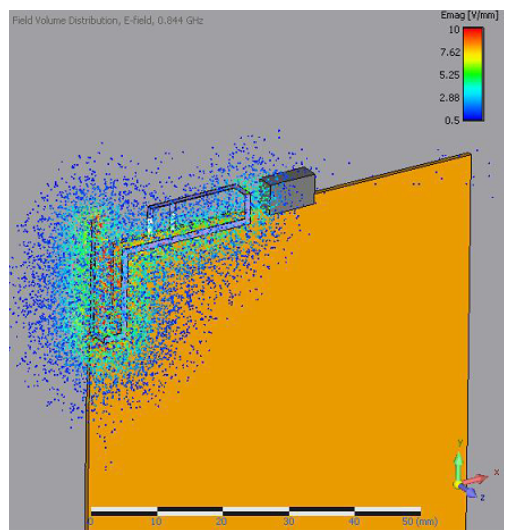

Поле объема, Поле Е

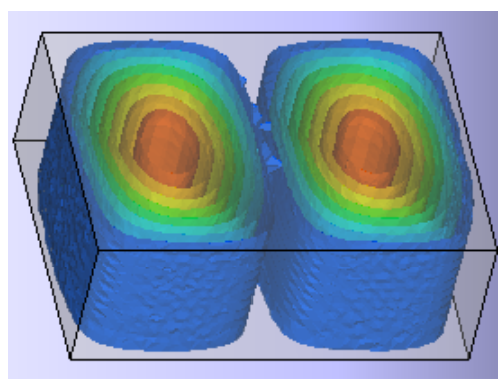

Результаты поля объема резонанса
